Оценка несущей способности и коэффициентов безопасности систем желобных кабельных лотков

Для крупномасштабных инфраструктурных, энергетических и промышленных проектов стабильность системы прокладки кабелей не подлежит обсуждению. ** Кабельный лоток ** широко используется благодаря своей конструкции полной изоляции, которая защищает чувствительные кабели от пыли и внешних элементов. Однако безопасность проекта во многом зависит от тщательной инженерной оценки конструктивных ограничений лотка. При закупках B2B необходимо требовать соблюдения стандартов **испытаний нагрузки желоба для кабельного лотка** и проверять расчетный **Максимальный пролет желоба для кабельного лотка** на основе фактической нагрузки. Jiangsu Youming Group Co., Ltd., специализированное инновационное высокотехнологичное предприятие по производству кабельных лотков, предоставляет проверенную продукцию из нержавеющей стали, алюминиевых сплавов и оцинкованной стали при поддержке нашего собственного испытательного центра и современных автоматизированных производственных линий.

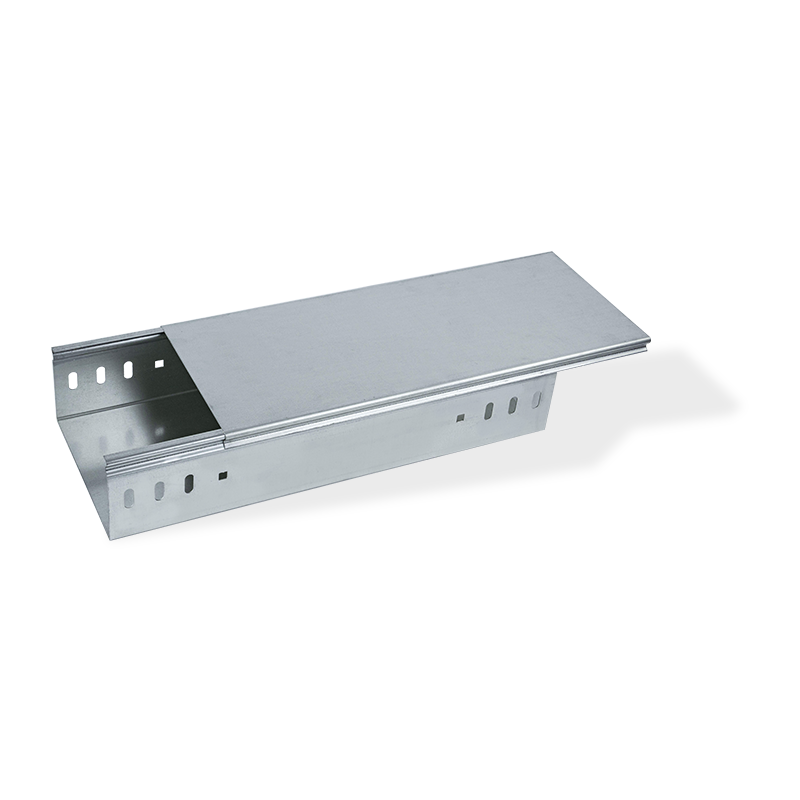

Лоток кабельный лоток из оцинкованной стали с крышкой

Интерпретация стандартов грузоподъемности и испытаний

Безопасность при прокладке кабелей зависит от проверенных пределов и установленных факторов безопасности.

Понимание Нагрузочное испытание лотка для кабельного лотка стандарты

Грузоподъемность должна быть проверена с помощью контролируемых процедур **испытаний на нагрузку кабельного лотка**, обычно в соответствии с отраслевыми спецификациями, такими как NEMA VE 1. В ходе этих испытаний система лотков подвергается расчетным нагрузкам в течение определенного пролета до момента отказа. Опубликованная безопасная рабочая нагрузка получается путем деления предельной нагрузки при отказе на предписанный коэффициент безопасности (часто 1,5). Это гарантирует, что установленная система имеет существенный буфер против неожиданного увеличения веса или воздействия окружающей среды. Сотрудники отдела закупок всегда должны запрашивать копии этих сертифицированных протоколов испытаний.

Взаимодействие Load vs. Максимальный пролет желоба для кабельного лотка

Зависимость между приложенной равномерно распределенной нагрузкой (UDL) и **Максимальным пролетом желобчатого кабельного лотка** является обратной и существенно зависит от размеров поперечного сечения лотка и толщины (калибра) металла. Более широкий лоток или более тонкий калибр потребует более короткого **Максимального пролета желобчатого кабельного лотка** для той же нагрузки, и наоборот, более тяжелый лоток позволит использовать более длинный пролет. Несоблюдение указанных производителем диаграмм, основанных на результатах **испытаний на нагрузку кабельного лотка**, может привести к необратимой деформации или разрушению конструкции.

Сравнение: толщина лотка в сравнении с максимальным пролетом и номинальной нагрузкой (пример данных):

Контроль отклонения и целостность системы

Помимо разрушения конструкции, контроль движения имеет важное значение для долговечности кабеля и выравнивания системы.

Управление Прогиб кабельного лотка пределы

В то время как допустимая нагрузка устраняет катастрофический сбой, **прогиб кабельного лотка** ограничивает функциональную целостность адреса. Чрезмерное вертикальное провисание не только выглядит непрофессионально, но и может вызвать чрезмерную нагрузку на сами кабели, потенциально повреждая оптоволокно или вызывая ухудшение изоляции в течение десятилетий эксплуатации. Передовая отраслевая практика часто ограничивает **прогиб кабельного лотка** длиной пролета, разделенной на 240 (L/240). Достижение такого низкого отклонения требует тщательного соблюдения таблиц **Максимальный пролет для желоба для кабельного лотка**, предоставленных производителем.

Влияние Коэффициент заполнения кабеля при установке лоткового лотка под нагрузкой

Инженеры должны точно определить общий вес лотка, принимая во внимание **коэффициент заполнения кабеля при установке лотка**. *Коэффициент заполнения* (процент площади поперечного сечения лотка, занимаемой кабелями) имеет решающее значение для определения тепловых характеристик, но *фактический вес кабеля* определяет структурную нагрузку. Игнорирование потенциальных будущих потребностей в мощности или неточная оценка плотности различных силовых и коммуникационных кабелей может привести к недостаточной спецификации **желобного кабельного лотка** и преждевременному выходу из строя.

Материальные и производственные факторы

Выбор материала и последовательность производства являются гарантиями долгосрочной работы.

Технические преимущества Кабельный лоток из нержавеющей стали характеристики

Для сред, подверженных высокой влажности, агрессивным химическим веществам (например, фармацевтическим, нефтехимическим) или экстремальным температурам, оцинкованной стали недостаточно. **Жёлтные кабельные лотки из нержавеющей стали** (обычно марки 304 или 316) обеспечивают превосходную коррозионную стойкость и повышенный предел текучести. Хотя первоначальная стоимость выше, увеличенный срок службы и снижение затрат на техническое обслуживание делают **системы желобных кабельных лотков из нержавеющей стали** наиболее экономичным долгосрочным выбором в этих требовательных секторах.

Точность изготовления и надежность конструкции

Точность формы лотка — его ширина, глубина и целостность фланца — имеет решающее значение. Полностью автоматические производственные линии Jiangsu Youming Group, включающие лазерную резку и штамповку с ЧПУ, гарантируют, что геометрия лотка будет одинаковой во всех сегментах. Эта точность жизненно важна, поскольку расчеты несущей способности и результаты **испытаний на нагрузку кабельных лотков** основаны на точных, проверенных свойствах поперечного сечения. Любое отклонение в производственном процессе может поставить под угрозу расчетный **Максимальный пролет желобного кабельного лотка**.

Заключение

Приобретение и установка систем **Жёлтных кабельных лотков** требуют внимания инженера к структурной целостности. Успех проекта требует тщательного сравнения **Максимального пролета желоба для кабельного лотка** с прогнозируемой нагрузкой, соблюдения строгих ограничений для **прогиба кабельного лотка** и обеспечения того, чтобы **коэффициент заполнения кабеля для установки желоба** точно отражал общий вес. Независимо от того, выбираете ли вы стандартные оцинкованные материалы или специальные материалы **желобчатых кабельных лотков из нержавеющей стали**, крайне важно полагаться на продукцию, проверенную строгими **нагрузочными испытаниями желобов для кабельных лотков**. Компания Jiangsu Youming Group Co., Ltd. со своими сертифицированными производственными процессами и испытательным центром является высококачественным партнером, предоставляющим надежные решения для кабельных лотков для самых требовательных проектов в мире.

Часто задаваемые вопросы (FAQ)

• Какой типичный коэффициент запаса прочности используется при **испытании нагрузки лотка для кабельного лотка**? Отраслевые стандарты обычно требуют минимального коэффициента безопасности 1,5. Это означает, что предельная нагрузка при отказе **Жёлобного кабельного лотка** должна быть как минимум в 1,5 раза выше заявленной безопасной рабочей нагрузки.
• Как **коэффициент заполнения кабеля при установке желобного лотка** влияет на эффективность охлаждения лотка? Хотя коэффициент заполнения не влияет напрямую на конструктивную емкость лотка, высокий коэффициент заполнения (например, выше 40%) ограничивает циркуляцию воздуха, что приводит к перегреву и необходимости снижения номинальной нагрузки содержащихся в нем силовых кабелей.
• В чем основное техническое преимущество использования **желобного кабельного лотка из нержавеющей стали** по сравнению с горячеоцинкованной сталью? Основным преимуществом является значительно превосходящая долговременная устойчивость к коррозии. Покрытие, оцинкованное методом горячего погружения, со временем разрушается, особенно в кислой или прибрежной среде, тогда как пассивный оксидный слой на **желобном кабельном лотке из нержавеющей стали** обеспечивает непрерывную и превосходную защиту.
• Можно ли увеличить **Максимальный пролет желобчатого кабельного лотка** за счет усиления днища? Да. Производители часто могут увеличить **Максимальный пролет желоба для кабельного лотка**, включив продольные ребра жесткости или усиленные фланцы, эффективно увеличивая момент инерции поперечного сечения, который является основным структурным свойством, определяющим пролет и **отклонение желоба для кабельного лотка**.
• Как руководитель проекта проверяет утверждение **из-за отклонения кабельного лотка**? Руководитель проекта должен запросить у производителя таблицы нагрузок, в которых обычно указан расчетный прогиб в средней точке пролета для указанной нагрузки. Это отклонение должно быть подтверждено в соответствии с указанным пределом проекта (например, L/240).
